久久天天躁狠狠躁夜夜69,黄色亚洲射颜系列,亚洲欧美日韩中文字幕在线国产成人高清亚洲亚洲日本人成网站,青青人妖无遮挡久久99国产一区二区三区亚洲一区影院午夜福利-亚洲一二区制服无码中字-国产精品无码免费一区二区三区-中字AV

陶瓷復合鋼管生產工藝及流程

一、工藝流程簡介：

陶瓷復合鋼管是采用自蔓延高溫合成——離心法制造的。就是把無縫鋼管放在離心機的管模內，在鋼管內加入鐵紅和鋁粉混合物，這種混合物在化學中稱為鋁熱劑，當離心機管模旋轉達到一定速度后，經一火星點燃鋁熱劑，鋁熱劑立即自己燃燒，燃燒波迅速蔓延，在蔓延時發(fā)生的劇烈的化學反應：

2Al+Fe2O3= Al2O3+836Kj

3Fe3O4+8Al= 4Al2O3+9Fe+3265Kj

鋁熱劑反應后生成物為穩(wěn)定型а—Al2O3（即剛玉）和鐵，同時放出大量熱量。這些熱量如在絕熱條件下，絕熱溫度可達到3753K和3509K，它使鋼管內原來物料以及反應后的生成物，即是熔點為2045℃的剛玉也都全部變成熔液。由于反應迅速，只有數秒鐘，熔融反應物在離心力作用下，迅速按比重大小進行分離。鐵的比重（7.85g/cm3）為Al2O3比重(3.95g/cm3)的兩倍，較重的鐵被離心力甩到鋼管內壁，較輕的Al2O3則分布在鐵的內層，由于鋼管迅速吸熱和傳熱，Al2O3和鐵很快達到凝固點，分層凝固。后形成的陶瓷鋼管從內到處分別為剛玉瓷，以鐵為主的過渡層，以及外部的鋼管層。高溫熔融的鐵液和Al2O3液，與鋼管內壁接觸，使鋼管內壁處于半熔融狀態(tài)，使鐵層與鋼管形成冶金結合，鐵層與剛玉瓷間也形成牢固結合，其結合壓剪強（即在軸向把陶瓷層壓出時強度）≥15MPa；陶瓷鋼管壓潰強度（即從管外把管內陶瓷層壓碎時的強度）≥350MPa。

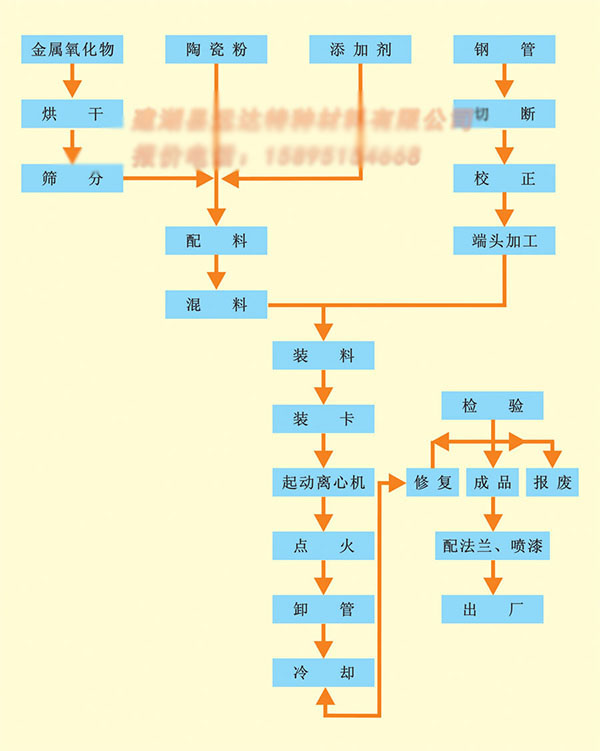

二、生產流程圖：

上一篇：陶瓷復合鋼管價格

下一篇：陶瓷復合鋼管特點
